Elévateurs maisons individuelles, platformes élevatrices et monte-charges

ARMOIRES DE MANOEUVRES
Pour elévateurs maisons individuelles, platformes élevatrices et monte-charges

Ascenseurs unifamiliaux (Homelift), platformes élévatrices, monte-charges conformes à la réglementation machines.

PRESTATIONS ET CARACTÉRISTIQUES PRINCIPALES:

  • Manœuvre bitension : 230 Vac/400 Vac.
  • Simplex.
  • Collective descente jusqu'à 4 arrêts.
  • Manœuvre à blocage avec à appui maintenu (sans porte de cabine) jusqu'à 4 arrêts.
  • Manœuvre à blocage avec porte cabine jusqu’à 8 arrêts.
  • Simplex
  • Communication complète fil à fil.
  • Double accès ALTERNÉ OU SIMULTANÉ (NON SÉLECTIF).
  • Série de sécurité et contacteurs silencieux à 24 Vac.
  • Display Commun positif.
  • Sortie pour porte automatique monophasée ou VVVF.
  • OP3 pour gestion de portes triphasées.
  • Temporisation éclairage cabine de série (configurable en mi-nutes et secondes).
  • Horloge en temps réel.
  • Registre des appels configurable (en collective descente).
  • Synthèse vocale optionnelle par l’intermédiaire de l’afficheur cabine.
  • Entrée pour photocellule, complet, surcharge, fermeture de porte.
  • Gestion de distance entre étage court (minimum nécessaire entre étage de 400mm).
  • Interprétation visuelle des signaux d'entrée et de sortie de l’armoire par l’intermédiaire de Leds sur la plaque de com-mande de manœuvre.
  • Sortie pour afficheur programmable en binaire gray ou 1 pôle par étage.
  • Sortie pour boutons commun négatif avec lumineux en 24Vdc.
  • Sortie pour signalisation de porte ouverte, en marche, mon-tée, descente en 24Vdc
  • Blocage pour temps de course excessif en vitesse lente et rapide.
  • Sans transformateur, fonctionnement en 24V.

PARAMÉTRAGE ET VISUALISATION :

  • Console de programmation et afficheur intégrés dans la carte mère de l’armoire de commande.
  • Réglage simple et intuitif des paramètres : temps, configura-tions, fonctions, etc.
  • Menu multilingue en EN, FR, ES, IT.
  • Code d'accès à 9 chiffres.
  • Registre des appels configurable.
  • Réglage par menu du temps de priorité en cabine.
  • Une seule plaque de base pour tous les types d’ascenseurs, optimisant ainsi le nombre de pièces de rechange.
  • Enregistrement des 32 dernières erreurs. Visualisation via écran LCD intégré dans la carte de contrôle et indiquant : code d'anomalie, description, date, heure.
  • 5 sorties entièrement programmables et interchangeables si nécessaire.
SÉLECTION EN GAINE (POSICIONNEMENT):
  • Magnétique (doigts magnétiques avec bistables intégrés).

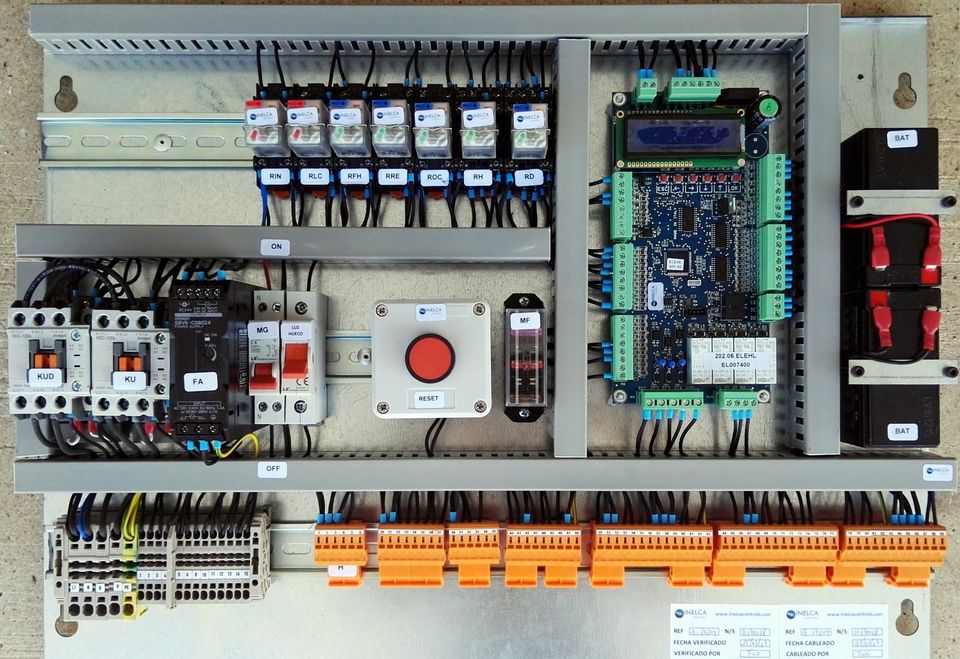

MANOEUVRES HYDRAULIQUES

  • Plaque prête à aller dans l’armoire de la centrale. Dimensions : Largeur 578mm x Hauteur 421mm.
  • Armoire-Couvercle galvanisé OPTIONNEL. Dimensions : Largeur 607mm x Hauteur 426mm x Pro-fondeur 148mm.
  • Vannes en 24Vdc. Pas de besoin de vanne de secours.
  • Secours automatique en vitesse rapide en cas de panne de courant. Ouverture des portes à l’arrivée en option en option via SAI pour opérateur de porte (non incluse).

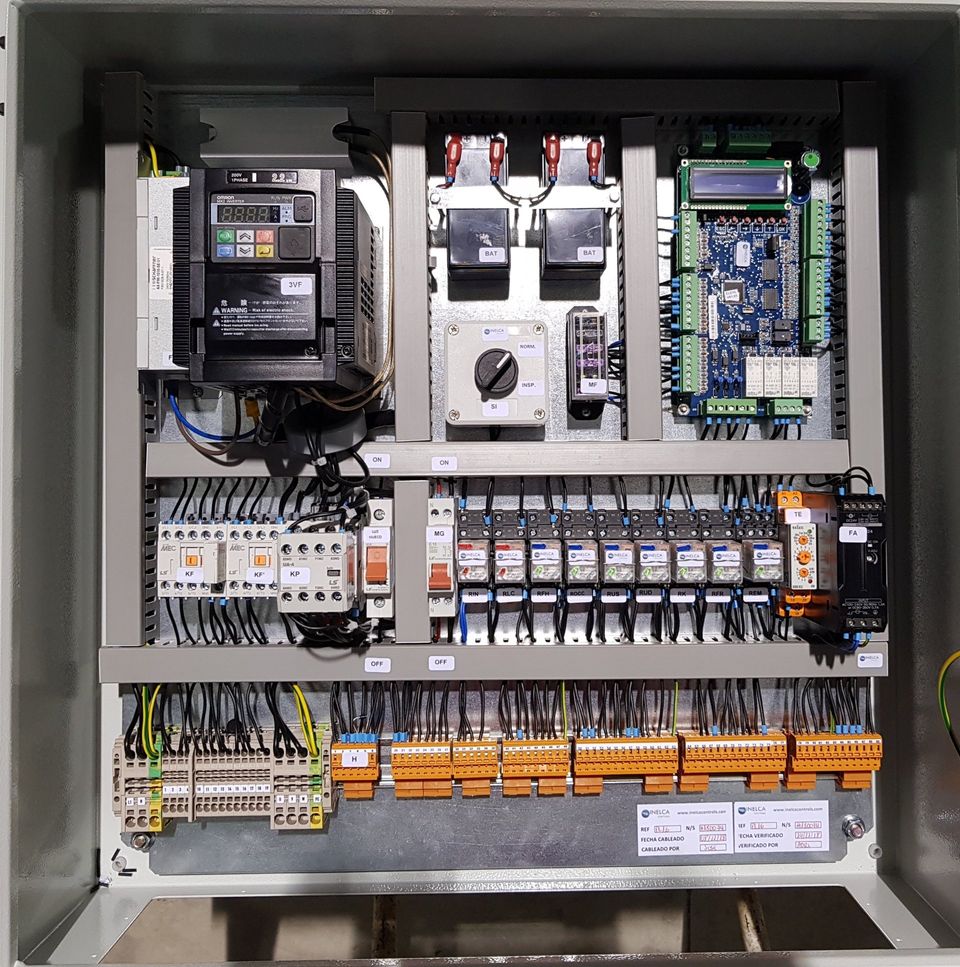

MANOEUVRES ÉLECTRIQUES
Réducteur VVVF Boucle ouverte Variateur Omron

  • Armoire époxy Ral 7032 Dimensions : Largeur 600mm x Hauteur 600mm x Profondeur 200mm.
  • Variateur Omron Boucle ouverte.
  • Programmation du variateur en fonction des carac-téristiques du moteur.
  • Secours automatique par décompensation et contrôle de freins en cas de panne de courant. Ouverture de porte en option via SAI pour opérateur de porte (non incluse).

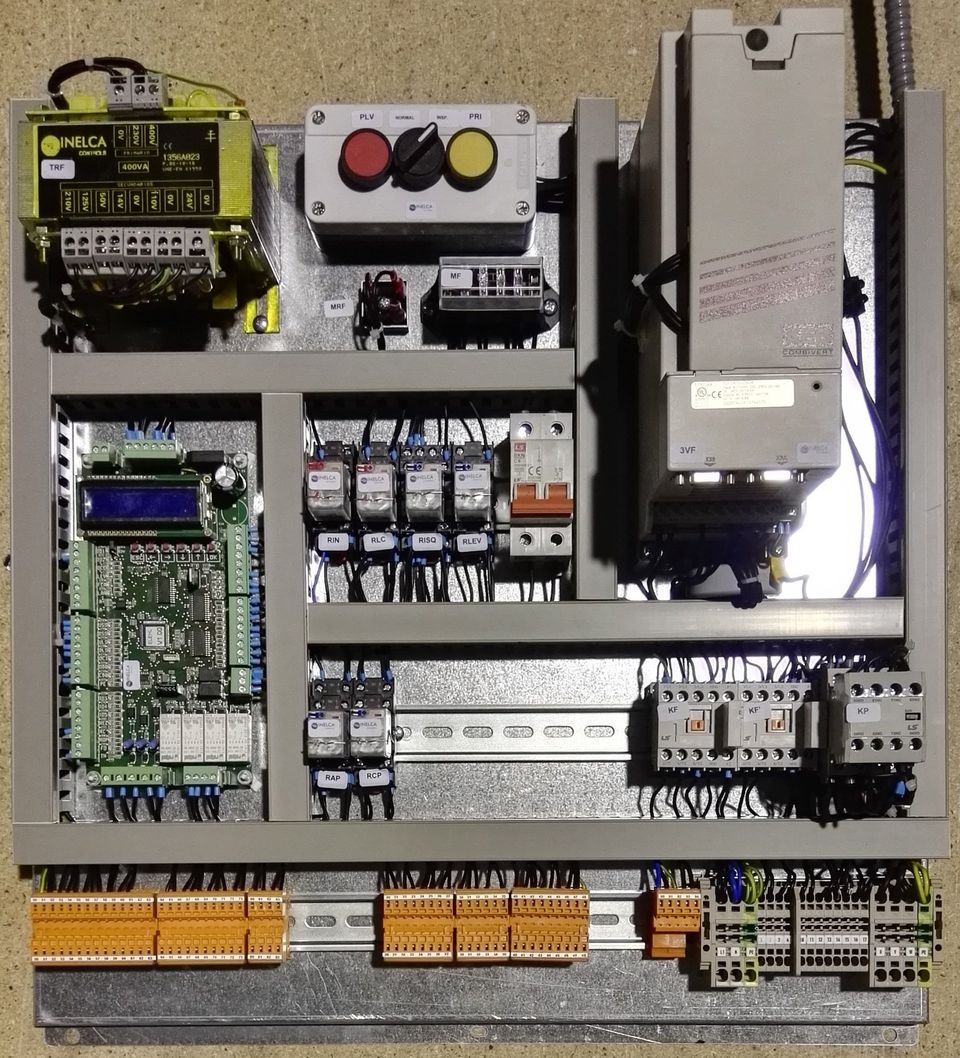

MANOEUVRES ÉLECTRIQUES
Réducteur VVVF Boucle fermée Variateur KEB

  • Armoire époxy Ral 7032 Dimensions : Largeur 600mm x Hauteur 600mm x Profondeur 200mm.
  • Variateur Modèle Keb ou LS avec carte codeur.
  • Programmation du variateur en fonction des carac-téristiques du moteur.
  • Secours automatique par décompensation et contrôle de freins en cas de panne de courant. Ouverture de porte en option via SAI pour opérateur de porte (non incluse).

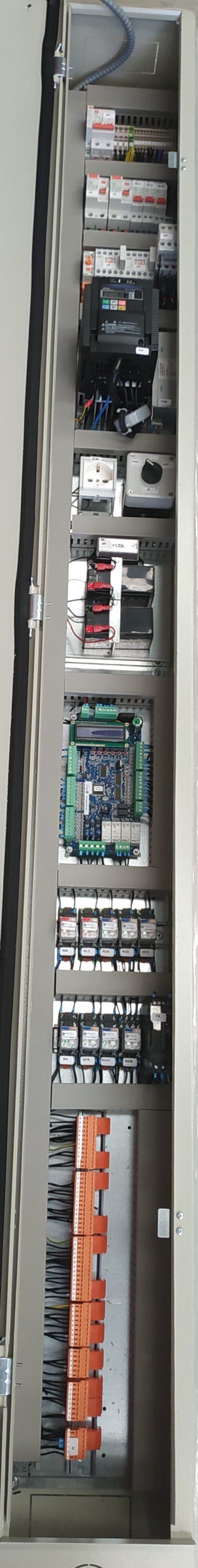

MANOEUVRES ÉLECTRIQUES SANS SALLE DES MACHINES
Réducteur VVVF Boucle ouverte Variateur Omron

  • Armoire standard RAL 7032 aux dimensions Élevée x Largeur Profondeur : 2190x220x210mm (par défaut accolée à la porte du dernier étage, armoire INOX en option).
  • Protections basse tension incluses.
  • Variateur Omron Boucle ouverte.
  • Programmation du variateur en fonction des carac-téristiques du moteur.
  • Secours automatique par décompensation et contrôle de freins en cas de panne de courant. Ouverture de porte en option via SAI pour opérateur de porte (non incluse).

MANOEUVRES ÉLECTRIQUES SANS SALLE DES MACHINES
Réducteur VVVF Boucle fermée Variateur KEB

  • Armoire standard RAL 7032 aux dimensions Éle-vée x Largeur Profondeur : 2190x220x210mm (par défaut accolée à la porte du dernier étage, armoire INOX en option).
  • Protections basse tension incluses.
  • Variateur Modèle Keb ou LS avec carte codeur.
  • Programmation du variateur en fonction des caractéristiques du moteur.
  • Secours automatique par décompensation et contrôle de freins en cas de panne de courant. Ouverture de porte en option via SAI pour opérateur de porte (non incluse).
