Unifamiliares y montacargas

CUADROS DE MANIOBRAS
Para unifamiliares y montacargas

Ascensores unifamiliares (Homelift), montacargas, montaplatos y elevadores respondiendo a la normativa Maquinaria.

PRESTACIONES Y CARACTERÍSTICAS PRINCIPALES:

  • Maniobra bitensión: 230 Vac / 400 Vac.
  • Simplex.
  • Universal con puerta de cabina hasta 8 paradas.
  • Selectiva bajada hasta 4 paradas.
  • Universal Hombre Muerto (Sin puerta de cabina) hasta 4 paradas.
  • Series de seguridad y contactores silenciosos a 24 Vac.
  • Display Común positivo.
  • Comunicación Hilo a Hilo completa.
  • Doble embarque ALTERNATO O SIMULTANEO (NO SELECTIVO).
  • Salida para puerta automática monofásica y 3VF.
  • OP3 para gestión de puertas trifásicas.
  • Temporización de luz de cabina de serie (configurable en minutos y segundos).
  • Registro de llamadas configurable (en selectiva bajada).
  • Síntesis de voz opcional mediante display en cabina.
  • Entrada para fotocélula, completo, exceso de carga, pulsador cierre puertas.
  • Gestión de paradas cortas (mínimo necesario entre plantas 400mm).
  • Interpretación visual de las señales de entrada y de salida al cuadro mediante leds en la placa de control de maniobra.
  • Salida para display programable en binario gray o 1 polo por planta.
  • Salida para pulsadores común negativo con luminosos a 24Vdc.
  • Salida para señalización puerta abierta, funciona, sube y baja a 24Vdc.
  • Bloqueo por excesivo tiempo de recorrido en rápida y lenta.
  • Sin transformador, funcionamiento en 24V.

PARAMETRIZACIÓN Y VIZUALIZACION:

  • Consola de programación y display incorporados en tarjeta de control del armario.
  • Ajuste sencillo e intuitivo de parámetros: tiempos, configuraciones, funciones, etc.
  • Menú multiidiomas en EN, FR, ES, IT.
  • Código de acceso de 9 cifras.
  • Registro de llamadas configurable.
  • Regulación por Menú de tiempo de prioridad en cabina.
  • Una única placa base para todos los tipos de Homelifts lo que permite reducir el número de recambios.
  • Registro de 32 ultimas averías. Señalización mediante display LCD integrado en placa de control e indicando: código del fallo, descripción, fecha, hora.
  • 5 salidas totalmente programables e intercambiables si fuera necesario.
SELECCIÓN DE HUECO (POSICIONAMIENTO):
  • Magnética (biestables incorporados en los dedos magnéticos).
  • Regulación por Menú de tiempo de prioridad en cabina.
  • Una única placa base para todos los tipos de Homelift lo que permite reducir el número de recambios.
  • Registro de 32 ultimas averías. Señalización mediante display LCD integrado en placa de control e indicando: código del fallo, descripción.
  • 5 salidas totalmente programables e intercambiables si fuera necesario.

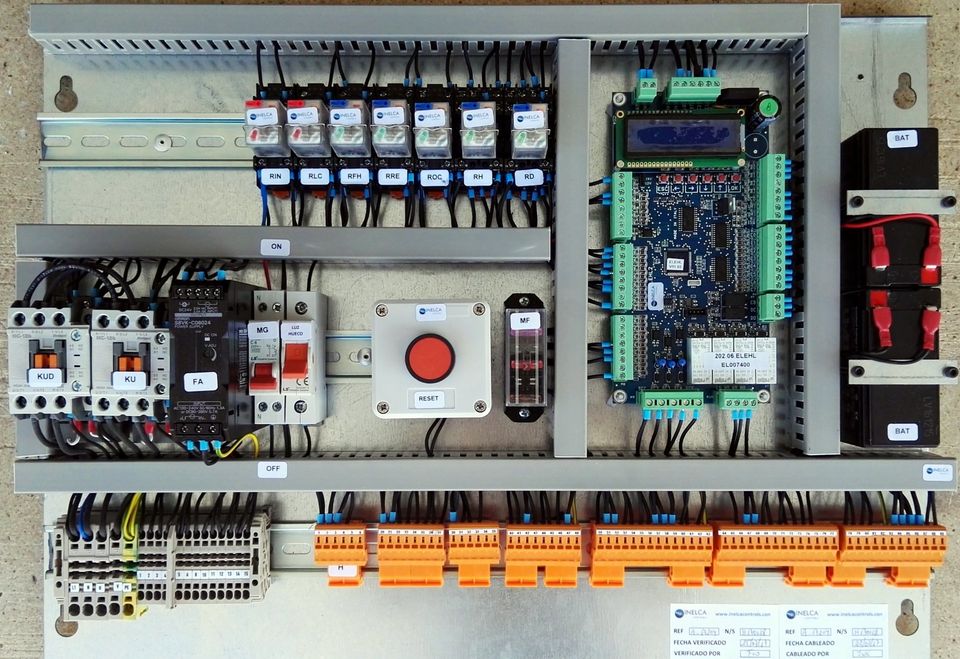

CUADROS DE MANIOBRA OLEODINÁMICOS.

  • Plancha preparada para ir en Armario con central. Dimensiones: Ancho 578mm x Alto 421mm. Armario-Tapa galvanizado OPCIONAL. Dimensiones: Ancho 607mm x Alto 426mm x Profundo 148mm.
  • Válvulas en 24Vdc. No requiere válvula de emergencia.
  • Rescate automático en velocidad de rápida ante fallos del suministro eléctrico. Apertura de puerta opcional mediante SAI para operador de puertas (no incluida).

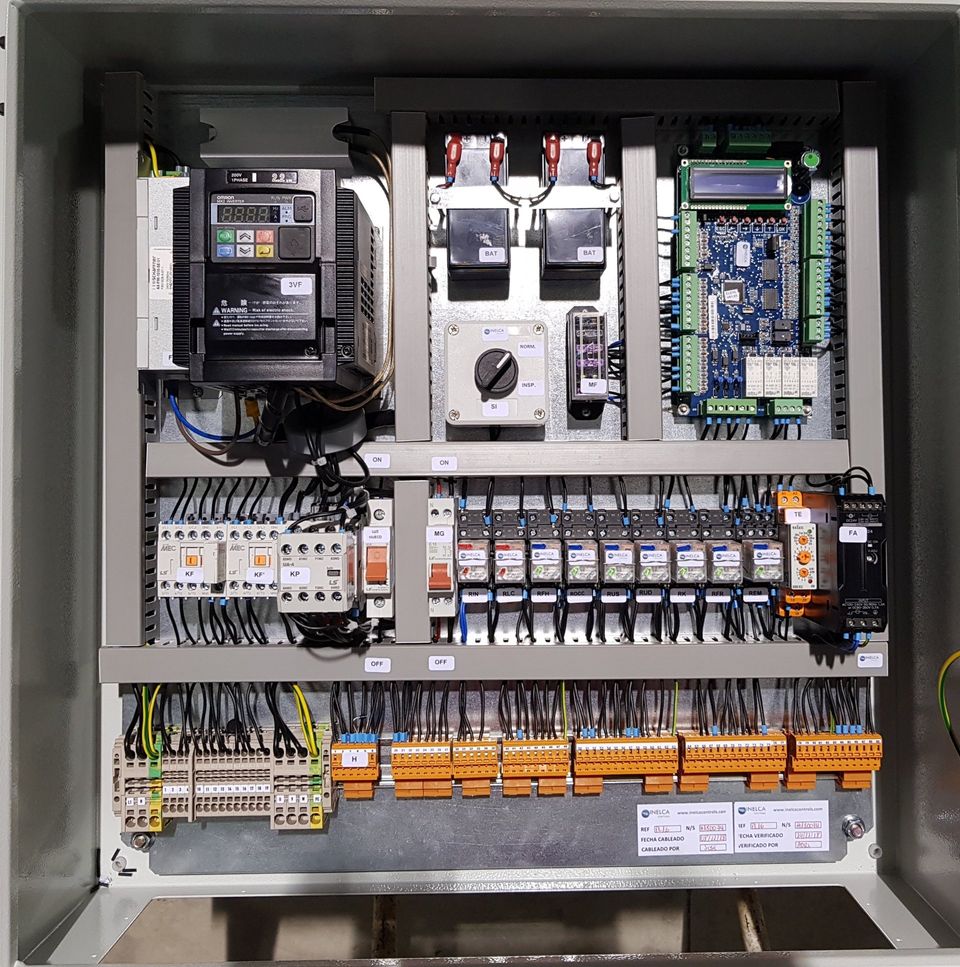

CON CUARTO DE MÁQUINA
Reductor VVVF Lazo abierto Variador Omron

  • Armario epoxy Ral 7032 Dimensiones: Ancho 600mm x Alto 600mm x Profundo 200mm.
  • Variador Omron Lazo abierto.
  • Programación del variador según características del motor.
  • Rescate automático por descompensación mediante control de freno ante fallos del suministro eléctrico. Apertura de puerta opcional mediante SAI para operador de puertas (no incluida).

CON CUARTO DE MÁQUINA
Gearless VVVF Lazo Cerrado Variador KEB

  • Armario epoxy Ral 7032 Dimensiones: Ancho 600mm x Alto 600mm x Profundo 200mm.
  • Variador Modelo Keb o LS con tarjeta de encoder.
  • Programación del variador según características del motor.
  • Rescate automático por descompensación mediante control de freno ante fallos del suministro eléctrico. Apertura de puerta opcional mediante SAI para ope-rador de puertas (no incluida).

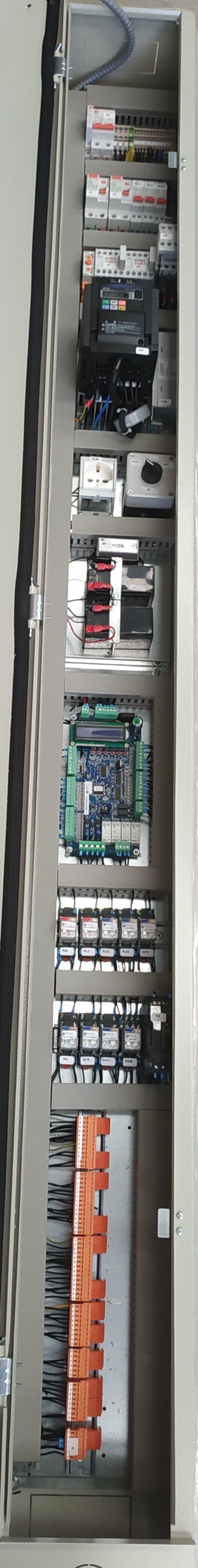

CUADROS DE MANIOBRA SIN CUARTO DE MÁQUINA
Reductor VVVF Lazo abierto Variador Omron

  • Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x220x210mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
  • Protecciones de baja tensión incluidas.
  • Variador Omron Lazo abierto.
  • Programación del variador según características del motor.
  • Rescate automático por descompensación mediante control de freno ante fallos del suministro eléctrico. Apertura de puerta opcional mediante SAI para operador de puertas (no incluida).

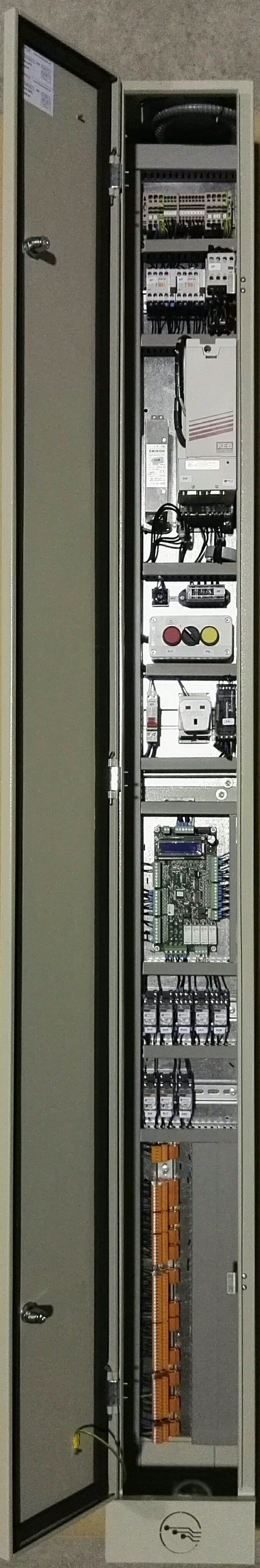

CUADROS DE MANIOBRA SIN CUARTO DE MÁQUINA
Gearless VVVF Lazo Cerrado Variador KEB

  • Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x220x210mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
  • Protecciones de baja tensión incluidas.
  • Variador Modelo Keb o LS con tarjeta de encoder, 230/400V según tensión de la red.
  • Programación del variador según características del motor.
  • Rescate automático por descompensación mediante control de freno ante fallos del suministro eléctrico. Apertura de puerta opcional mediante SAI para operador de puertas (no incluida).
